易达园林绿化CAD插件

易达园林绿化CAD插件是为CAD用户提供的园林绿化插件，当你在设计园林绿化的方案时候，可以利用这款插件来提高工作效率。这款插件拥有人性化的设置参数，可提高施工图绘制工作效率，达到各种统计数据100%的准确率,节省图纸标注算量90%的时间。

功能介绍：

1、生成桌面快捷方式，可以设置插件是否随CAD加载,不设置默认自动加载。

2、系统设置：设置软件的版本，试用版，单机版，网络版，

3、绘图设置，绘图设置可设置出图比例，文字样式，标注字体大小，标注样式，标注是否对齐，标注文字是否背景遮挡，标注单位，标注图层，是否合并不同规格标注，标注折线角度，标注单位等。修改字体比例时，会自动修改标注圆点和标注圆圈的大小到合适的大小

4、图块设置，设置图块名，图块所代表植物规格属性并记忆，复制到新图之后，无需二次设置，自动提取

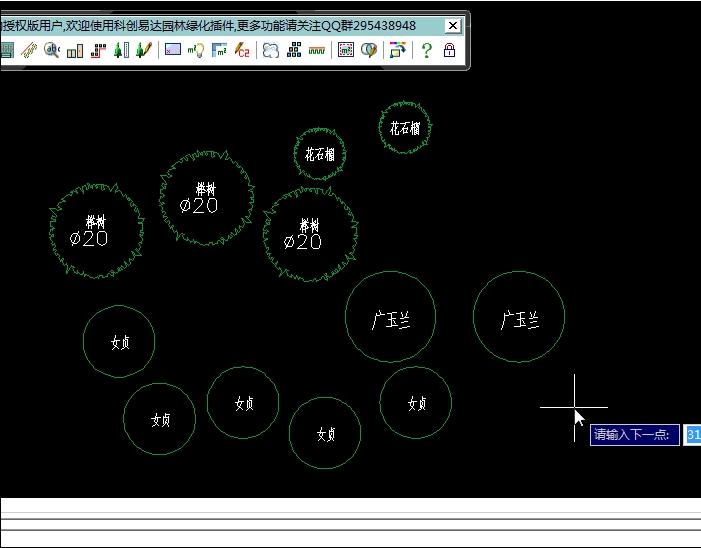

5、乔灌折线标注：用户只用拉折线，自动生成乔木或者灌木名称和标注个数，且乔木自动标注到乔木标注图层，灌木自动标注到灌木标注图层，无需二次修改标注图层。

6、乔灌弧线标注：标注弧线自动连接图块中心，支持间隔弧度同向(相临的弧度方向相反)

7、批量文字替换：框选区域批量替换标注文字

8、批量修改字体高度：框选区域批量修改字体高度，修改文字批量修改高度的方法,提供绘图比例的打印高度,方便换算

9、乔灌重叠检查：检查图纸中是否存在重叠块，闪动提示，根据需求一键删除重叠块

10、修改基点：修改图块基点位置

11、乔灌阵列：沿线图块阵列，乔灌陈列可以输入带小数点的数据

12、图块替换：点选需要替换的图块,框选需要替换的目标图块,确定后自动替换图面上所有相同的目标图块或者输入关键字，则替换所选的图块

13、生成乔灌图例：查看图纸中使用植物图例的种类

14、乔灌数量表：框选整个图纸即生成乔木和灌木的数量，自动生成分类数目统计表格。

15、乔灌数量EXCEL表:框选需要统计灌木地被面积的区域，自动生成苗木数量表的excel文件，点击文件另存为即可

16、更新乔灌数量表：框选需要更新灌木地被的区域所在的区域，自动更新之前已完成的苗木数量表

17、灌木地被设置：设置灌木地被植物名称及植物属性，地被名称管理器中的名称可以拖动调整顺序

18、闭合区域面积标注:自动提取灌木或地被的面积，只需要选择灌木和植被名称就会自动生成带名称和面积的标注，且灌木的标注会归类到灌木面积标注层，地被的面积标注会自动归类到地被面积标注层，无需二次修改标注图层。

19、提取灌木地被区域：可以识别用所有的线画的灌木地被线(line,arc,cricle,pl,spl)

20、框选提取灌木地被区域：图纸内容较多时可以部分提取提高标注效率。

21、灌木地被面积标注：命令同灌木和地被面积标注，不仅可以提取闭合区域的的面积，也可以提取交叉PL线组成的近似闭合区域的面积。

22、灌木地被面积自动标注：框选需要标注灌木地被面积范围，自动生成面积标注。

23、灌木地被面积检查：检查图纸中所有灌木地被区域是否全部被标注，或者存在一个区域多个标注的情况

24、灌木地被面积统计表：框选整个纸图，自动提取数据生成种植面积表

25、灌木地被面积EXCEL表。

26、更新灌木地被面积表。

27、填充区域检查：如果用CAD的方法查看不到填充的面积，此功能可查看软件标注的面积是否与填充区域吻合。

28、填充面积标注：自动提取填充图案名称并标注出名称与面积(此功能可以自定义图案名称即可用植物名称替代填充图案名称

29、填充面积自动标注：自动标注全图填充图案名称及面积。

30、填充面积统计：框选填充图案区域自动将相同填充图案面积总和并生成面积表。

32、闭合区域面积总和：框选需要统计的所有闭合区域，自动总和并生成面积表。

33、修改苗木表。

34、转出EXCEL表：将CAD苗木表转出为EXCEL表。

35、读入EXCEL表：将EXCEL表导入到CAD表格。

34、规则云线：输入株行距，在图纸上绘制规则云线，用于绘制阔叶树种。

35、规则树阵

36、生成针叶：选择规则云线，自动生成反转云线，用于绘制针叶树种。

37、标注找平：自动找平功能，无论图形标注怎么旋转，调用此命令都会将标注文字自动调整到水平方向，方便出图

38、修改图层

39、方格网：输入网格数据，框选需要网格定位的图纸范围自动生成网格图，网格线型，颜色，网格文字样式均可自定义设置

使用注意：

支持系统为Win2000,XP,Win7,Win8等。

支持的CAD版本为cad2007~cad2014,32位及64位系统均支持。

欢迎大家试用，安装之前，需要关闭所有运行的CAD，安装后，启动CAD，插件自动加载弹出，若没有弹出，请重新安装插件，右键安装软件，弹出的菜单中使用管理员身份运行即可，安装后，启动CAD，插件就会出现了。

Tags:易达园林绿化,CAD插件.
